Panne sablière : comment détecter le problème avant que la charpente bouge
Panne sablière : à quoi sert-elle et pourquoi faiblit-elle ?
Placée à la base du versant, la panne sablière sert d’appui bas aux chevrons. Elle répartit le poids de la couverture et du vent vers la maçonnerie et contribue au contreventement. C’est l’axe zéro de la géométrie du toit : si elle dérive, tout le versant suit.
Ses faiblesses proviennent souvent de l’humidité : infiltration par la rive ou la gouttière, remontées capillaires, défaut de ventilation. Les champignons lignivores—pourriture cubique ou fibreuse—dégradent alors le bois. Autre cause fréquente : ancrages sous-dimensionnés, corrosion, ou absence de chaînage béton qui finit par faire glisser l’appui.
Des approches modernes aident à fiabiliser le diagnostic : modélisation CAO de l’égout, contrôle par nuage de points et gabarits imprimés en FDM ou SLA pour positionner au millimètre près des perçages. Résultat : des itérations rapides et une validation industrielle de la réparation in situ.
Quels signaux d’alerte avant que la charpente bouge ?

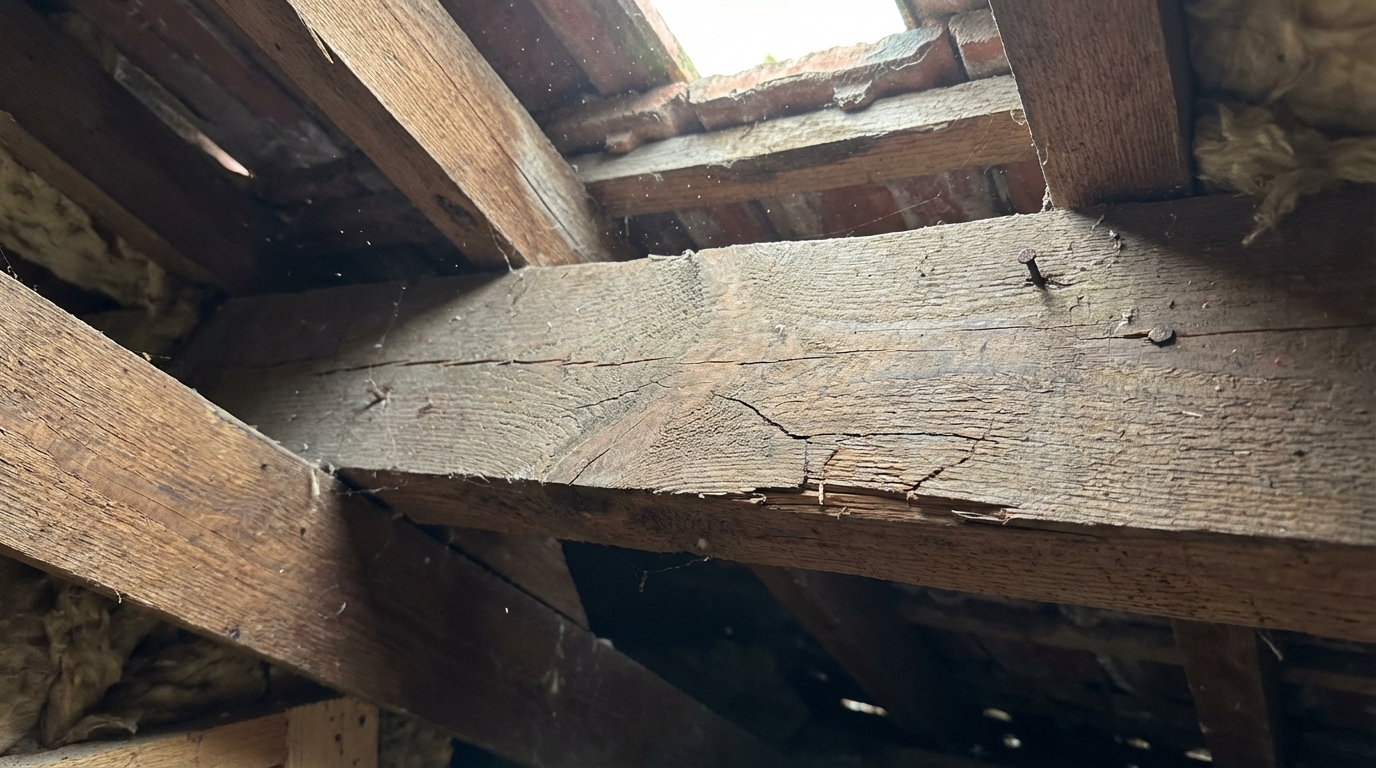

Les premiers témoins sont visuels. Des fissures fines au crépi près de l’égout, une gouttière qui ondule ou se désaligne, un léger jour sous des tuiles au bas de pente : ces écarts traduisent souvent une perte d’alignement de la sablière. Sur le bois, repérer des zones sombres, spongieuses, ou des craquelures typiques de pourriture cubique.
Viennent ensuite les indices matériels : un ancrage qui prend du jeu, un chevron qui craque au pas, des pointes qui sortent. Côté ambiance, une odeur de cave humide peut révéler une activité fongique continue. Un humidimètre et une caméra thermique confirment les zones froides et humides, facteurs de dégradation.

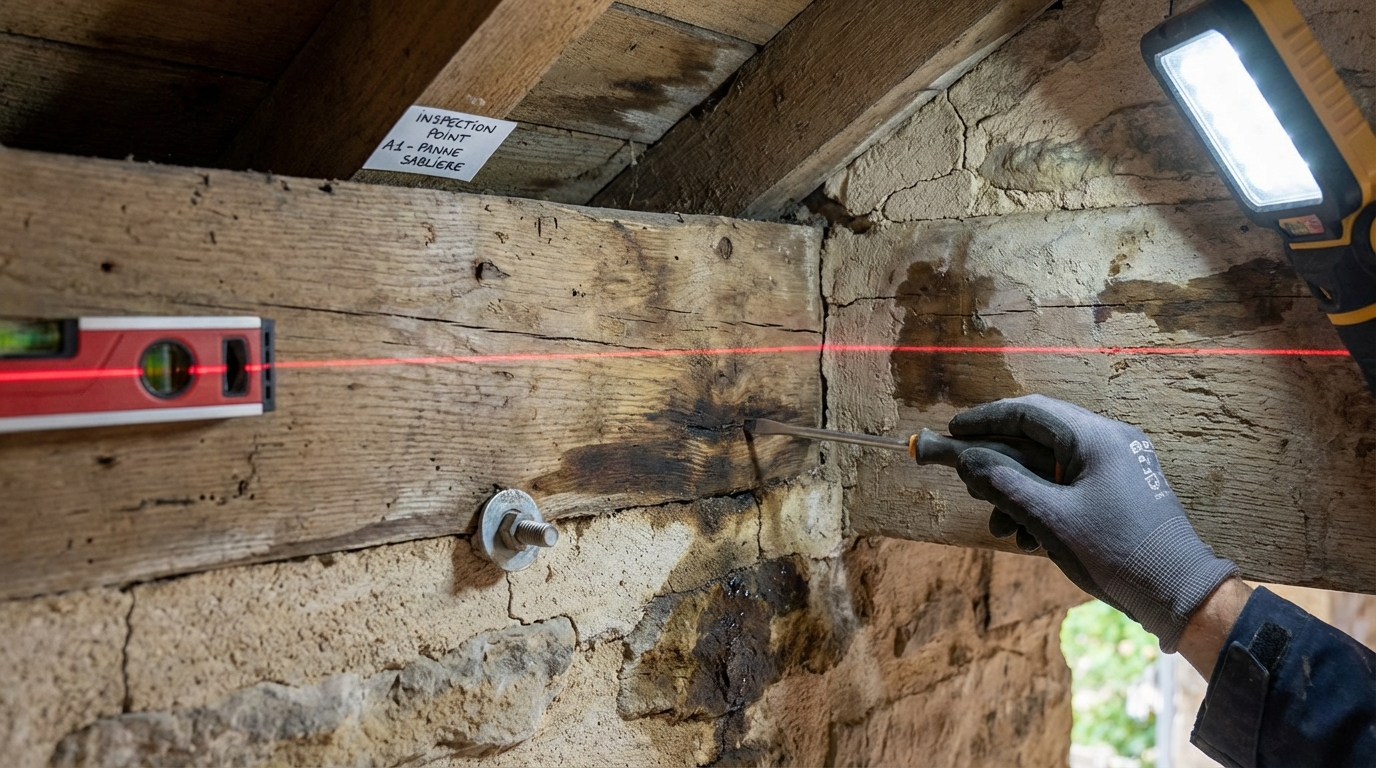

Enfin, la géométrie parle : une règle ou un niveau laser projeté le long de l’égout révèle une flèche locale. Une capture LiDAR avec smartphone permet de comparer la ligne d’égout aux tolérances dimensionnelles attendues. Mieux vaut stopper l’évolution ici.
Comment vérifier la fixation et le chaînage béton ?
Contrôler la présence d’un chaînage béton continu sous la sablière. Examiner les goujons ou platines : rondelles marquées, écrous desserrés, oxydation ou fissures rayonnantes dans l’enduit signalent une faiblesse. Un simple resserrage ne suffit pas si le support est dégradé : il faut alors prévoir un scellement chimique sur béton sain.
Si la maçonnerie est hétérogène, des cales durables et un ragréage technique peuvent redonner une assise plane—éviter les rattrapages en bois absorbants. La qualité de l’appui commande la stabilité de tout le versant.
Comment diagnostiquer étape par étape une panne sablière ?
Un protocole simple, reproductible, limite les erreurs d’appréciation et sécurise la suite des travaux.
- Observer l’égout de toit à l’œil et au laser pour détecter une flèche ou un décroché local.
- Inspecter la rive, la gouttière et le pare-pluie : traquer les traces d’infiltration et les fixations rouillées.
- Sonder la panne sablière au tournevis : bois sain ferme ; bois malade qui s’enfonce ou s’effrite.
- Mesurer l’humidité du bois et photographier les zones froides avec une caméra thermique.
- Contrôler ancrages et chaînage béton ; noter tout jeu ou béton éclaté.
- Capturer un nuage de points LiDAR et comparer en CAO la ligne d’égout aux longueurs des chevrons.
- Documenter avec gabarits 3D (FDM/SLA) pour matérialiser les axes de perçage et limiter les reprises.
Pour relier symptômes, causes et actions rapides, ce mémo aide à décider :
| Symptôme | Cause probable | Test rapide | Action prioritaire |
|---|---|---|---|
| Fissures au crépi près de l’égout | Appui qui glisse, ancrage faiblard | Laser sur l’égout, contrôle écrous | Reprise des fixations sur chaînage béton |
| Bois sombre, friable | Humidité + champignons lignivores | Sondage tournevis, humidimètre | Purge, traitement fongicide, enture |
| Gouttière ondulée | Déformation locale de sablière | Règle longue, contrôle supports | Réalignement + renfort par doublage |
| Jour sous tuiles en bas de pente | Affaissement d’appui | Inspection sous-face, pare-pluie | Calage structurel, remplacement partiel |
| Écrous/platines rouillés | Infiltration chronique | Caméra thermique, trace d’eau | Étanchéité rives, scellement chimique |
Un diagnostic consigné et illustré facilite le chiffrage et la planification des interventions.
Réparer sans attendre : quelles options selon le diagnostic ?
Si l’attaque est superficielle, une purge du bois altéré, un traitement fongicide et une enture sur la zone touchée suffisent. En cas d’appui fatigant les chevrons, un doublage ciblé sécurise le versant pendant la remise à niveau. Les ancrages fatigués gagnent à être remplacés par des tiges sur scellement chimique ancrées dans un chaînage béton continu.
Pour une portion très abîmée, le remplacement partiel de la sablière sur quelques mètres, avec moises provisoires, redonne de la matière saine. Les avants-toits (gouttières, frisettes) sont alors repris pour garantir l’étanchéité périphérique. Des gabarits imprimés en FDM/SLA aident à percer et positionner aux bons axes : moins d’aléas, des itérations rapides, et un montage propre.
Cas réel fréquent : sur une maison en vente, une sablière dégradée sur une courte longueur, mérule écartée par expertise, a été remplacée localement. Les chevrons proches ont été doublés et l’égout reconstitué : stabilité retrouvée et couverture réalignée. Réparer vite évite la propagation des désordres.
Comment éviter la récidive dans le temps ?
Protéger l’assise avec un primaire ou une peinture adaptée et mettre en place une rupture capillaire. Assurer la ventilation sous couverture, revoir les relevés d’étanchéité en rives et entretenir régulièrement les gouttières.
Un contrôle annuel au laser et quelques mesures d’humidité suffisent à valider la tenue. La prévention coûte peu et fige la géométrie du toit.
Panne sablière, panne faîtière et pannes intermédiaires : quelles différences ?
La panne faîtière couronne le toit et relie les fermes au sommet ; les pannes intermédiaires reprennent la couverture entre faîte et égout. La panne sablière reste l’appui bas critique, celle qui conditionne l’alignement de l’égout et la transmission des charges au mur. En cas de doute sur une déformation globale, commencer toujours par stabiliser l’assise sablière, puis affiner l’alignement au-dessus. La hiérarchie des appuis guide la réparation.
Comment distinguer pourriture cubique et fibreuse sur la sablière ?
La pourriture cubique provoque un bois qui se fend en petits cubes et devient cassant ; la pourriture fibreuse laisse des filaments, avec un aspect feutré. Dans les deux cas, le bois s’affaisse au sondage et l’odeur d’humidité est marquée. Le traitement passe par la purge, le séchage et un fongicide adapté, avant renfort ou enture.
Faut-il un chaînage béton continu sous la panne sablière ?
Oui, une assise rigide et continue stabilise l’appui bas et fiabilise les ancrages. En rénovation, un scellement chimique sur béton sain est privilégié. Sans chaînage, les efforts finissent par fissurer la maçonnerie et provoquer un glissement.
Remplacer toute la sablière ou seulement la zone abîmée ?
Lorsque le diagnostic confirme une dégradation localisée et une humidité maîtrisée, un remplacement partiel suffit, avec doublage temporaire et contrôles d’alignement au laser. Si les attaques sont diffuses ou l’assise hétérogène, une reprise plus large s’impose.
La modélisation 3D apporte-t-elle un vrai plus ?
Oui : un scan LiDAR et une CAO permettent de comparer la ligne d’égout aux tolérances dimensionnelles visées, de préparer des gabarits d’ancrage imprimés en FDM/SLA et de valider la réparation avant perçage. Moins d’essais-erreurs, plus de précision.
Comment surveiller après réparation ?
Programmer une vérification visuelle après les gros épisodes pluvieux, contrôler l’alignement au laser et repérer toute tache ou odeur suspecte. Une courte check-list annuelle suffit à maintenir la stabilité et l’étanchéité.
