Béton vibré : à quoi ça sert et comment éviter les nids de cailloux
Béton vibré : à quoi ça sert, et pourquoi c’est décisif contre les nids de cailloux
Sur chantier, la vibration transforme le béton frais en un « liquide visqueux »: les grains s’ordonnent, l’air remonte, les vides se referment. Résultat mesurable: compacité supérieure, adhérence optimale acier/béton, parements homogènes, durabilité renforcée.
Saviez-vous que des bulles d’air piégées lors du malaxage et du transport représentent en moyenne ≈1,5 % du volume? Sans vibration, elles restent, provoquant coqueras et baisse des performances. En pratique, la vibration est requise sur la plupart des ouvrages, à l’exception des BAP spécialement formulés pour s’auto-placer.
En conception, on vise des « tolérances dimensionnelles » maîtrisées du coffrage: moins de joints, moins d’accroches internes – comme en impression FDM, où le guidage conditionne l’empilement des couches, ici le coffrage conditionne le remplissage. Le béton vibré, c’est moins de « post-traitements » de ragréage. Insight clé: un bon vibrage coûte peu, une reprise coûte cher.
Techniques de vibration du béton : interne, externe et surface

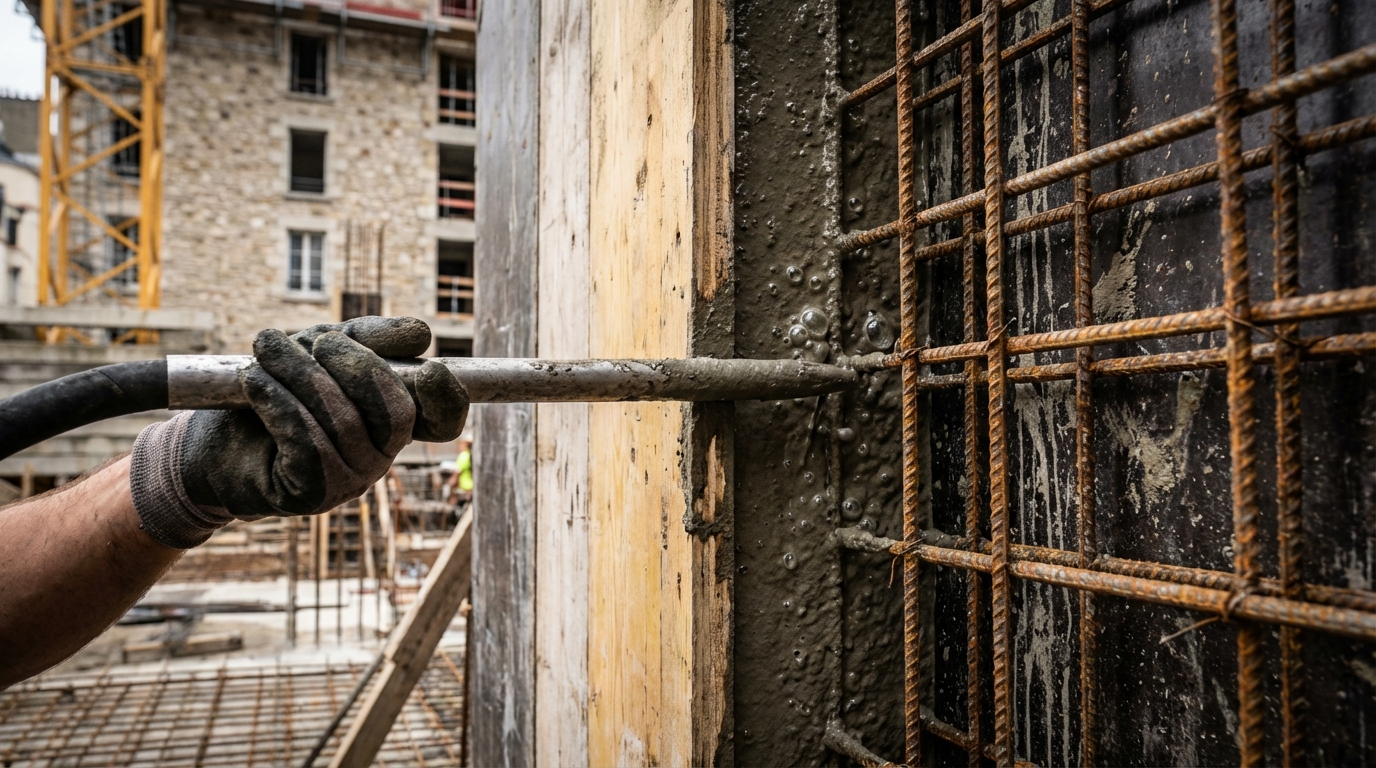

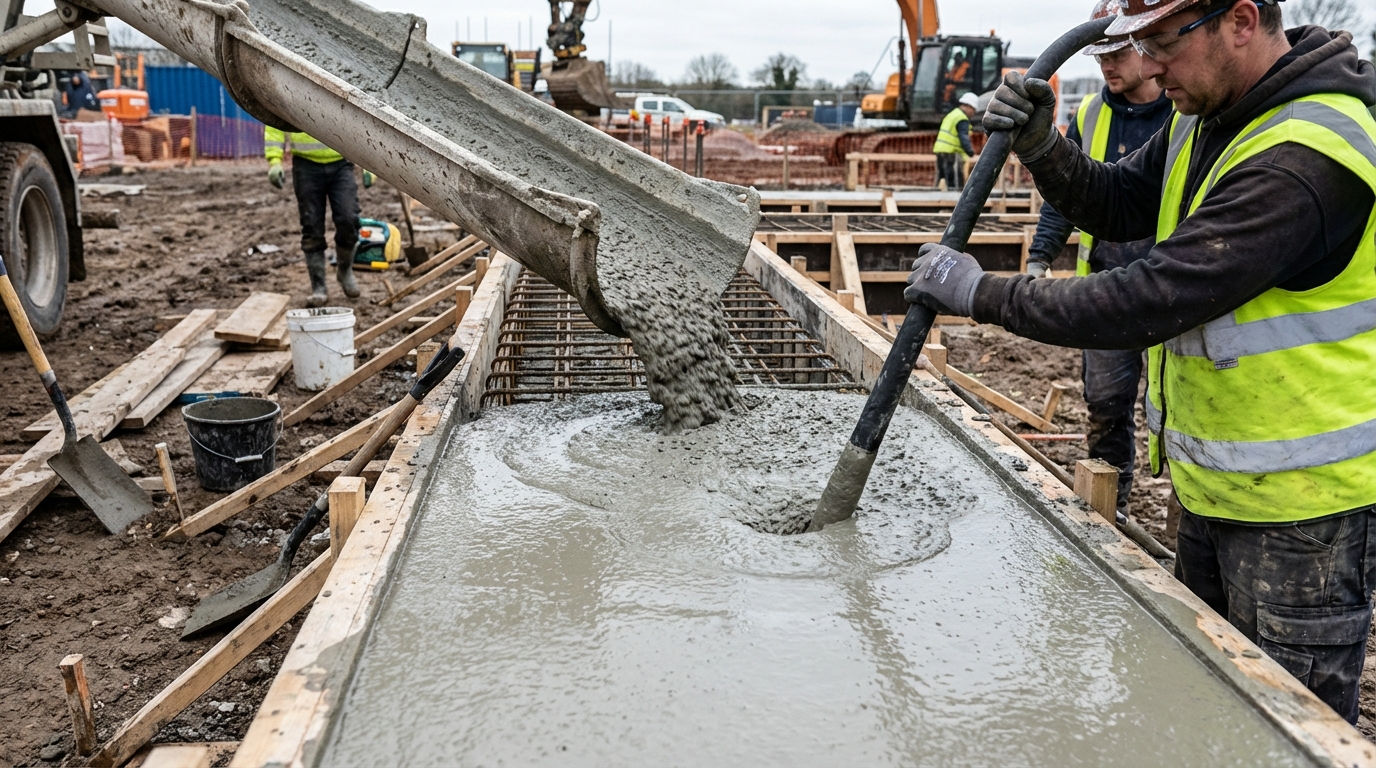

Trois approches se complètent selon l’ouvrage. La pervibration (aiguille interne) agit au cœur de la masse: c’est la méthode standard pour voiles, poteaux, poutres. La vibration externe s’applique via le coffrage (ou table vibrante): plutôt en préfabrication, où les moules robustes transmettent l’énergie de façon homogène. La vibration de surface par règle vibrante convient aux dalles et éléments horizontaux de faible épaisseur (≤ 15–20 cm).
Cas de Léo, chef de chantier sur un parking en sous-œuvre: voiles de 25 cm avec ferraillage dense. Aiguille de Ø50 mm, insertion verticale, maillage serré (8×d), couches de 45 cm. Autour des réservations, vibrage d’un seul côté jusqu’à débordement visible de l’autre: zéro poche d’air, zéro nid de gravier. Point d’attention final: ne jamais “tirer” le béton à l’aiguille.
Astuce pro: pour les dalles, une règle vibrante assure le serrage superficiel et un planéité régulière. Pour les voiles, prévoir des « cheminées » de bétonnage/vibration si l’accès est gêné par l’armature. Ligne directrice: une énergie bien distribuée = un parement uniforme.
7 défauts typiques d’un béton mal vibré et comment les éliminer
1) Porosité superficielle (coqueras)
Symptômes: petits trous ronds/ovales après décoffrage, surtout sur voiles/poteaux. Cause: air non évacué par vibration trop courte ou aiguille mal positionnée. Geste gagnant: insérer l’aiguille près du coffrage sans contact, vibrer jusqu’à disparition des bulles, retirer lentement pour favoriser une prise rapide du béton.
Insight: chaque coquera, c’est un point d’entrée potentiel pour l’eau – et donc pour la fissuration à terme.
2) Nids de gravier (cavités visibles)
Symptômes: granulats apparents, zones friables, souvent autour du ferraillage ou des bords. Cause: sous-vibration et zones « oubliées ». Solutions: réduire l’espacement entre points de vibration, insister autour des armatures, adapter le Ø de l’aiguille à l’espacement des aciers.
Insight: la meilleure correction d’un nid de gravier reste sa prévention par un maillage serré et systématique.
3) Ségrégation du béton
Symptômes: laitance en surface, granulats concentrés en profondeur, résistance hétérogène. Causes: survibration ou déplacement du béton avec l’aiguille. Remède: limiter la durée, retirer l’aiguille verticalement sans « tracter » le béton.
Insight: vibrer, oui; « agiter » sans contrôle, non – l’équilibre temps/énergie fait la qualité.
4) Manque d’enrobage des armatures
Symptômes: acier proche de la surface, empreintes d’armatures visibles. Causes: mauvaise répartition autour des aciers, vibration mal orientée. À faire: vibrer au-dessus des armatures, vérifier la consistance (sans surdoser l’eau), choisir une aiguille compatible avec l’encombrement. Pour plus de détails sur le processus, consultez le décoffrage d’escalier.
Insight: un bon enrobage, c’est la barrière anticorrosion de l’ouvrage.
5) Zones creuses et « son creux »
Symptômes: son creux au marteau, affaissements localisés. Cause: zones non compactées, vibration trop rapide. Correction: coulage par bandes, chevauchement des zones d’action, finition à la règle vibrante pour la surface.
Insight: le son ne ment pas – un contrôle acoustique rapide évite des reprises lourdes.
6) Fissures précoces liées au vibrage
Symptômes: fines fissures de retrait plastique peu après coulage, surtout par temps chaud/venté. Causes: vibration insuffisante et prise rapide. Mesures: vibrer immédiatement après coulage, adapter le rythme au climat, assurer un curage efficace.
Insight: la vibration et le curing forment un duo indissociable pour limiter le retrait.
7) Défauts esthétiques des parements
Symptômes: teinte irrégulière, marbrures, marques d’aiguille verticales. Causes: gestes irréguliers, reprises mal coordonnées, survibration locale. Solutions: même matériel/réglages, ordre de coulage logique, gestes réguliers.
Insight: la beauté d’un parement est la signature d’un compactage homogène.
Réglages et paramètres: fréquence, amplitude, énergie
Trois paramètres gouvernent l’efficacité: énergie (masse/excentricité/vitesse du balourd), fréquence et amplitude. Les aiguilles internes travaillent typiquement à 10 000–20 000 vpm; les vibrateurs externes/coffrages se situent souvent plus bas (≈ 3 000–6 000 vpm). Une fréquence élevée fluidifie les fines; une plus basse mobilise les gros granulats.
Le bon signal? Le béton cesse de se tasser, la surface luit d’une mince laitance et les bulles s’arrêtent. Sur chantier, Léo utilise un minuteur simple pour standardiser les 30–60 s par point: même cadence, même résultat.
| Aiguille (Ø) | Rayon d’action estimé | Espacement des points | Épaisseur de couche | Usages typiques |
|---|---|---|---|---|
| 30 mm | ≈ 300 mm | ≈ 240 mm | 40–50 cm | Voiles minces, ferraillage très dense |
| 50 mm | ≈ 500 mm | ≈ 400 mm | 40–50 cm | Poteaux/voiles courants, volumes ≤ 10 m³ |
| 70 mm | ≈ 700 mm | ≈ 560 mm | 40–50 cm | Voiles épais, volumes 10–30 m³, granulats plus gros |
| 100 mm | ≈ 1 000 mm | ≈ 800 mm | 40–50 cm | Massifs/fondations, accès peu contraint |
Règle simple à mémoriser: rayon ≈ 10×Ø et maillage ≈ 8×Ø. C’est l’équivalent chantier d’une « résolution » en impression 3D: plus le pas est fin, plus la pièce finale est fidèle.
Procédure pas-à-pas: vibrer une dalle et un voile sans défaut
- Préparer: vérifier la fluidité (sans excès d’eau), l’accès et les cheminées de vibration; limiter la hauteur de chute.
- Couler par couches de 40–50 cm; maintenir un débit régulier.
- Immerger l’aiguille verticalement, rapidement, sans toucher coffrage ni armatures.
- Vibrer 30–60 s jusqu’à stabilisation, puis remonter lentement; le trou doit se refermer.
- Repiquer la couche inférieure sur 10–15 cm pour solidariser les lits.
- Mailler les points selon 8×Ø et chevaucher les zones d’action.
- Pour dalles: compléter à la règle vibrante (efficace jusqu’à ~5 cm pour la lisseuse).
- Ne jamais déplacer le béton avec l’aiguille; proscrire la survibration et l’arrêt hors du béton en marche.
Sur les réservations: fenêtres – vibrer d’un côté jusqu’à apparition de béton de l’autre; portes – remplir et vibrer simultanément des deux côtés. Cette routine évite poches d’air et reprises.
Astuce de propreté de parement: conserver le même matériel et les mêmes réglages sur toute une face. C’est la garantie d’une teinte uniforme sans « marbrures ».
Contrôle qualité du compactage et curage: check-list rapide
Arrêter de vibrer quand: le béton cesse de se tasser, les bulles ne remontent plus, la surface brille d’une fine laitance et le bruit du vibreur se stabilise. Pour le contrôle final: pas de son creux, pas de coqueras, armatures invisibles et enrobées.
Exemple terrain: sur une rampe de parking, des coqueras sont apparues autour d’une réservation oubliée. Correction immédiate au coulage suivant: aiguille Ø30 mm dédiée à la zone dense, maillage resserré, vibrage unilatéral jusqu’au débordement. Coût de reprise évité: plusieurs heures de ragréage et une remise en peinture.
Pour aller plus loin: guide vibration Infociments et gamme d’équipements ENAR. La 3D agit ici comme une métaphore utile: une « clé passe-partout » qui rappelle qu’une bonne mise en place vaut mieux qu’un long post-traitement.
Faut-il vibrer tous les bétons ?
Oui, sauf les bétons autoplaçants (BAP) conçus pour s’auto-placer. Pour les bétons ordinaires, la vibration est la voie standard pour garantir compacité, enrobage et parement de qualité.
Comment choisir le diamètre de l’aiguille ?
Selon l’accès et le ferraillage: Ø30–50 mm pour zones denses et voiles minces; Ø70–100 mm pour volumes importants et granulats plus gros. Viser un rayon ≈ 10×Ø et un maillage ≈ 8×Ø.
Combien de temps vibrer chaque point ?
En pratique 30 à 60 secondes, à ajuster selon la consistance et la puissance de l’appareil. Arrêter quand tassement arrêté, bulles stoppées, surface légèrement brillante et son du vibreur stable.
Comment éviter la ségrégation ?
Ne pas sur-vibrer, ne pas déplacer le béton avec l’aiguille, limiter la hauteur de chute et adapter la fréquence. Retirer l’aiguille verticalement et lentement.
Peut-on compacter une dalle uniquement à la règle vibrante ?
Oui pour des dalles minces (≈15–20 cm max), en complément d’un coulage soigné. Pour les zones épaisses ou armées, une pervibration locale reste recommandée.
