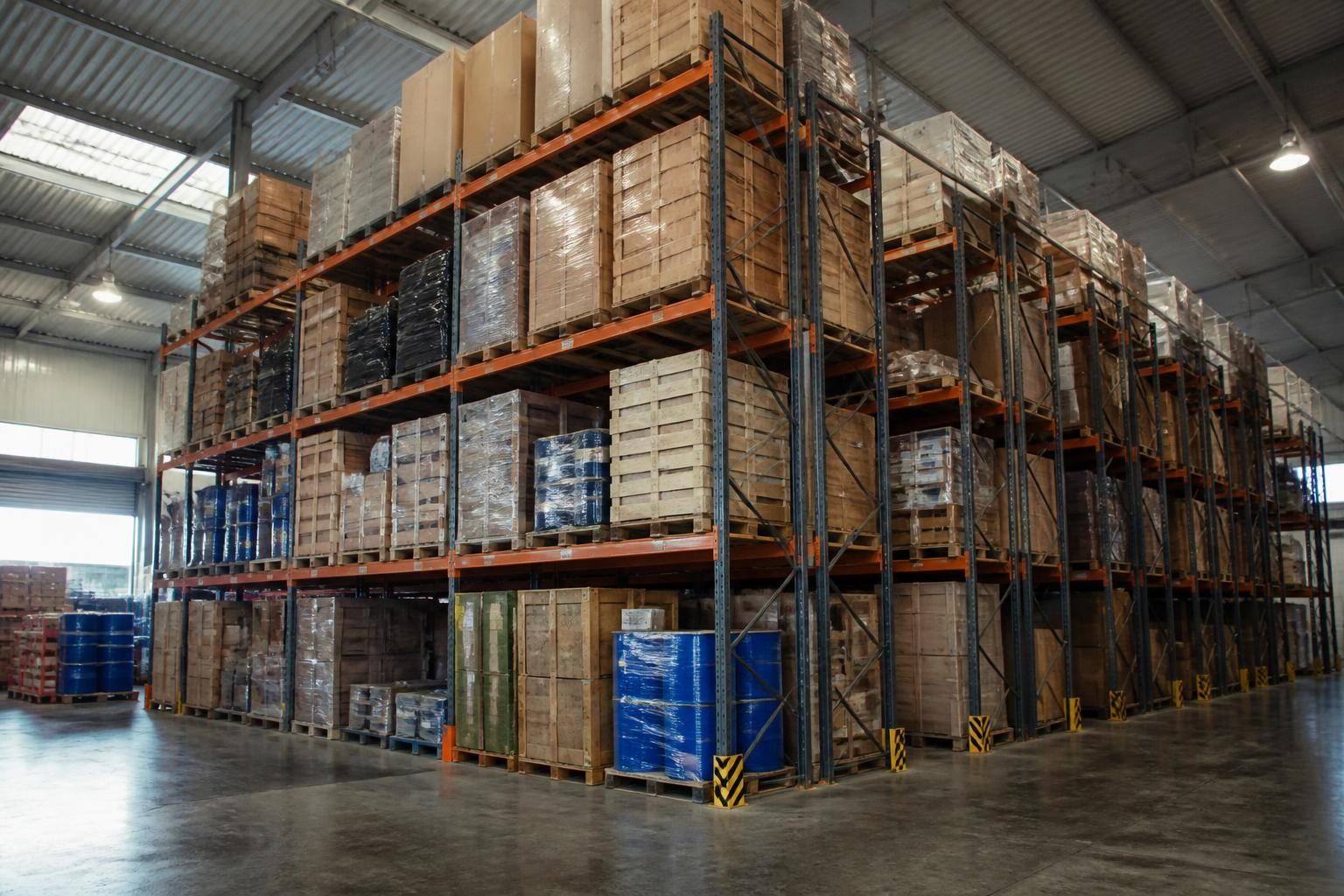

Rayonnage métallique en entrepôt : les charges admissibles que les fiches techniques sous-estiment parfois

Les rayonnages métalliques supportent souvent davantage que ce qu’annoncent les fiches techniques, mais cette « marge » n’est pas un bonus à exploiter sans cadre. Entre normes européennes, plaques de charge parfois incomplètes et installations d’occasion mal documentées, la frontière entre sécurité et surcharge devient vite floue. De nombreux entrepôts, comme celui de l’entreprise fictive LogiNord, découvrent lors d’un audit que leurs racks sont soit sous-exploités, soit utilisés à la limite, sans réelle maîtrise des contraintes mécaniques. Les normes NF EN 15512 et NF EN 15635 structurent pourtant précisément le calcul, l’utilisation et la maintenance des racks. La clé réside dans une approche globale : audit régulier, plaques de charge fiables, formation des caristes et recours à des experts pour toute modification ou recalcul. Les technologies de suivi numérique type EasyQuick apportent un niveau de traçabilité inédit, capable de transformer le rayonnage métallique en véritable outil de pilotage logistique, sûr et optimisé.

Pourquoi les charges admissibles de rayonnage métallique sont-elles souvent mal comprises ?

Dans un entrepôt, le rayonnage métallique agit un peu comme un squelette invisible : discret, mais essentiel. Les fiches techniques annoncent des charges admissibles par niveau ou par travée, pourtant la réalité de l’exploitation se révèle souvent plus complexe. Certains responsables logistiques pensent disposer d’une large marge de sécurité, d’autres au contraire sous-utilisent leurs installations par simple prudence. Qui a raison ?

Le premier malentendu vient de la façon dont les capacités sont calculées. Les fabricants dimensionnent leurs racks selon des modèles mécaniques proches de ceux utilisés pour l’Eurocode 3 : sections d’acier, moments fléchissants, flambement des montants, déformations admissibles. Les valeurs affichées sont généralement prudentes, car elles intègrent des coefficients de sécurité. Cela donne l’impression qu’un rayonnage pourrait supporter plus que ce qui est écrit sur la plaque de charge. En théorie, oui. En pratique, c’est beaucoup plus risqué.

Autre source de confusion : la différence entre charge par palette, charge par niveau et charge par travée. Dans l’entrepôt de LogiNord, les caristes savaient qu’une palette de 800 kg était « autorisée », mais ignoraient que trois palettes de ce poids alignées dépassaient la capacité totale du niveau. La fiche technique ne précisait pas clairement cette distinction, et la plaque de charge n’avait pas été mise à jour après un changement de configuration. Résultat : une utilisation à la limite, sans incident… jusqu’au jour où une palette légèrement plus lourde a suffi à faire ployer une lisse.

Les rayonnages d’occasion ajoutent une couche supplémentaire de complexité. Les documents d’origine se perdent, les abaques de charge des fabricants ne sont plus disponibles, certains constructeurs ont disparu. Dans ces conditions, la tentation est forte d’« estimer » les charges admissibles en prenant pour référence un modèle approchant. Cette méthode intuitive, sans calcul rigoureux, crée une fausse impression de sécurité. Saviez-vous que deux échelles visuellement similaires peuvent avoir des capacités très différentes selon la nuance d’acier ou l’épaisseur réelle du profil ?

Enfin, la dynamique des opérations logistiques brouille les cartes. Les racks ne subissent pas qu’une charge statique : chocs de chariots, vibrations, dépôts de palettes en biais viennent dégrader au fil du temps la résistance réelle de la structure. Une fiche technique ne tient pas compte de dix ans d’exploitation intensive, de légers impacts répétés, ni des déformations accumulées. C’est précisément cet écart entre calcul théorique et vie réelle du rayonnage qui rend indispensables les audits réguliers et les contrôles dimensionnels.

Comprendre cette mécanique – théorique et opérationnelle – change le regard sur les charges admissibles : elles ne sont pas un plafond approximatif, mais la traduction, simplifiée sur une plaque de charge, d’un calcul poussé conçu pour protéger les personnes et l’outil logistique.

Comment les normes NF EN 15512 et NF EN 15635 encadrent-elles les charges admissibles ?

Pour passer de cette complexité mécanique à des valeurs claires, les industriels s’appuient sur un cadre normatif solide. Deux textes européens jouent un rôle central dans la définition et l’exploitation des charges admissibles de rayonnage métallique : NF EN 15512 pour le calcul, NF EN 15635 pour l’utilisation et la maintenance.

La norme NF EN 15512 définit les principes de dimensionnement des rayonnages en acier réglables, en particulier les palettiers. Elle prend en compte les combinaisons de charges les plus défavorables, la géométrie des échelles, la longueur des lisses, la hauteur du premier niveau, les contraintes de flambement et de déformation. Les fabricants utilisent ces règles comme un langage commun, un peu comme un bureau d’études CAO appliquerait des critères stricts pour valider un prototype fonctionnel avant production.

Concrètement, cela signifie que la capacité d’un couple lisse/échelle n’est jamais isolée du reste de la rangée. Nombre de travées, espacement des niveaux, type de platelage influencent la charge admissible finale. LogiNord l’a découvert lorsqu’un expert a recalculé ses racks : le simple relèvement d’un niveau de 20 cm avait fait chuter la capacité globale de la travée, sans que personne ne s’en rende compte.

La norme NF EN 15635, de son côté, bascule dans l’exploitation quotidienne. Elle détaille l’organisation de la sécurité : rôle de la Personne Responsable de la Sécurité des Équipements de Stockage (PRSES), fréquence des inspections visuelles, modalités de l’inspection annuelle externe, niveaux de déformation acceptables. Elle aborde aussi un point souvent sous-estimé : la signalisation. Les plaques de charge, panneaux de capacité et notices doivent être présents sur chaque module et rester lisibles.

Ce cadre normatif ne se limite pas à un exercice administratif. Pour LogiNord, la mise en conformité avec NF EN 15635 a déclenché une véritable révision de la culture sécurité : formation des caristes sur la lecture des plaques de charge, procédures en cas de choc sur un poteau, arrêt immédiat d’un rack endommagé. Loin d’être une contrainte théorique, la norme a structuré une démarche de validation industrielle des installations, avec traçabilité des inspections et des réparations.

En combinant NF EN 15512 pour le calcul et NF EN 15635 pour l’usage, les entreprises disposent d’un cadre complet pour transformer les valeurs parfois austères des fiches techniques en règles d’exploitation claires, partagées et durables.

Comment se calcule réellement une plaque de charge de rayonnage métallique ?

Derrière une plaque de charge A3 vissée sur une échelle de rack se cache une méthodologie digne d’un bureau d’études. Contrairement à une idée répandue, il ne s’agit pas d’une simple « règle de trois », mais d’un processus structuré qui mêle relevé géométrique, analyse des composants et utilisation d’abaques de charges fournis par les constructeurs.

La première étape consiste à identifier précisément le matériel installé. Marque du rayonnage, modèle, géométrie de la rangée, type d’échelles, de lisses, hauteur du premier niveau : chaque paramètre influence la capacité portante. Imaginez deux rayonnages visuellement identiques chez LogiNord : l’un avec un premier niveau à 1,2 m, l’autre à 2 m. Le second sollicite davantage les montants en flexion, ce qui réduit sa capacité maximale même si l’acier utilisé est le même.

Une fois ce relevé réalisé, l’expert se tourne vers les abaques et tableaux de charge du fabricant. Ces documents, rarement accessibles au grand public, indiquent pour chaque combinaison de composants les charges admissibles par niveau et par travée. Ils intègrent déjà les marges de sécurité et les hypothèses de calcul normalisées. Le travail consiste alors à trouver, pour chaque configuration de la rangée, la valeur la plus défavorable à indiquer sur la plaque de charge.

Le tableau suivant illustre, à titre d’exemple, la manière dont une plaque peut synthétiser plusieurs cas de figure :

Configuration de rayonnage	Charge max. par palette	Charge max. par niveau	Charge max. par travée
3 palettes par niveau – 4 niveaux – H1 = 1,2 m	800 kg	2 400 kg	9 600 kg
2 palettes par niveau – 5 niveaux – H1 = 1,8 m	900 kg	1 800 kg	9 000 kg
3 palettes – 5 niveaux – H1 = 2 m (configuration la plus défavorable)	700 kg	2 100 kg	10 500 kg

Ces valeurs ne sortent pas de nulle part. Elles résultent d’un croisement systématique entre la géométrie relevée et les capacités issues des abaques. La plaque de charge retient ensuite les valeurs les plus restrictives pour rester valable même en cas de réorganisation mineure. C’est ce qui explique parfois le sentiment de « sous-estimation » des charges admissibles : la plaque sécurise plusieurs scénarios possibles, pas uniquement la configuration du jour.

Pourquoi est-il déconseillé de réaliser ce calcul soi-même ? Sans accès aux abaques et sans maîtrise des règles de calcul normalisées, toute estimation devient aléatoire. Une erreur de 10 % sur la capacité d’une lisse peut paraître minime sur le papier, mais elle suffit à atteindre le seuil de déformation au bout de quelques années d’exploitation. En cas d’accident, l’entreprise qui a improvisé sa plaque de charge se retrouve en première ligne, sans filet juridique.

C’est précisément pour éviter ce type de dérive que des acteurs comme Stock-Options, mais aussi certains fabricants, proposent de réaliser ces plaques en s’appuyant sur une inspection complète des installations. Le contrôle visuel précède le calcul : valider la capacité d’un rayonnage déjà endommagé reviendrait à certifier un prototype défectueux avant même les tests de validation industrielle.

Pourquoi les fiches techniques sous-estiment-elles parfois la capacité des racks ?

Une fiche technique de rayonnage métallique reste avant tout un document générique. Elle couvre une gamme de composants et de configurations possibles, avec des valeurs de capacité volontairement prudentes. Les industriels y intègrent des coefficients de sécurité pour tenir compte des incertitudes de montage, des variations de qualité de l’acier ou des futures évolutions de configuration.

Dans l’entrepôt de LogiNord, l’audit externe a montré que certaines travées, parfaitement montées, alignées, sans impact et avec un premier niveau bas, disposaient en réalité d’une marge de résistance par rapport à la valeur indiquée. Sur le papier, le rack était dimensionné pour résister à plus, mais la plaque affichait la valeur normalisée la plus défavorable. Cette « sous-estimation » apparente n’est pas une erreur, c’est une assurance-vie intégrée à la conception.

On retrouve une logique comparable en impression 3D industrielle : un matériau composite peut supporter des contraintes supérieures à celles inscrites dans la datasheet, mais la valeur retenue pour la conception CAO intègre un facteur de sécurité pour absorber les variations de process, de température ou de post-traitement. Le rayonnage métallique suit la même philosophie : accepter une part de potentiel non exploité pour garantir une durée de vie maximale et une sécurité constante, même en cas d’aléas.

Quelles bonnes pratiques pour exploiter au mieux les charges admissibles sans risque ?

Comprendre le calcul ne suffit pas : l’enjeu est d’exploiter les charges admissibles au plus près de leur potentiel, sans prendre de risques cachés. Cela passe par une combinaison de gestion des risques, de formation et d’outils de suivi. L’exemple de LogiNord illustre bien cette démarche : après un audit complet, l’entreprise a repensé toute sa stratégie de stockage autour des plaques de charge et de la norme NF EN 15635.

Première pierre : la gestion des chocs et défauts visibles. La norme distingue plusieurs niveaux de gravité selon la déformation mesurée sur un montant ou une lisse. Plutôt que de se contenter d’une inspection annuelle, LogiNord a mis en place des rondes mensuelles internes. Les anomalies sont classées, photographiées, puis intégrées dans un outil de suivi type EasyQuick qui historise l’état de chaque travée. Cette forme de « jumeau numérique » du rack permet de décider rapidement : réparation, remplacement ou simple surveillance.

Deuxième levier : la formation des caristes. Savoir lire une plaque de charge, c’est comprendre la différence entre poids par palette et charge par niveau, mais aussi intégrer les limites de hauteur de stockage. Des sessions courtes ont été organisées pour expliquer, exemples concrets à l’appui, comment une palette mal positionnée peut créer une concentration de contraintes imprévue. Les opérateurs se sont approprié ces règles, comme des pilotes de robot suivent des consignes de tolérances dimensionnelles sur un prototype fonctionnel.

Troisième pilier : le choix de la bonne solution de stockage. Rayonnage dynamique pour flux rapides, cantilever pour produits longs, palettiers en accumulation pour forte densité… Chaque technologie a ses propres limites de charge et de flexibilité. LogiNord a par exemple déplacé des produits très lourds et peu tournants vers des racks à palettes à forte capacité, libérant ainsi des emplacements dynamiques pour des charges plus légères mais à forte rotation. Résultat : une exploitation plus proche des capacités réelles, sans surcharge.

Pour structurer cette démarche, une liste pratique de réflexes a été déployée sur le terrain :

• Vérifier systématiquement la plaque de charge avant toute modification de configuration de niveaux.
• Bloquer l’utilisation d’une travée dès qu’une déformation ou un choc sur montant est identifié.
• Former régulièrement les nouveaux caristes à la lecture des plaques et aux règles de circulation en allée.
• Centraliser les données d’inspection dans un outil numérique type EasyQuick pour suivre l’historique.
• Consulter un expert dès que l’installation évolue (ajout de niveaux, changement de type de palette, matériel d’occasion).

Ces réflexes, simples mais systématiques, transforment la plaque de charge en véritable outil de pilotage, et non en simple affiche réglementaire oubliée au fond de l’allée.

Pourquoi faire appel à un expert pour vos plaques de charge et audits de rayonnage ?

Dernier maillon de la chaîne, mais pas des moindres : le recours à un expert indépendant. Entre rayonnages neufs, matériels d’occasion, modifications successives et absence de documents d’origine, peu d’entrepôts disposent encore d’une vision parfaitement claire de leurs charges admissibles. Un spécialiste extérieur apporte un regard méthodique, dégagé des contraintes opérationnelles du quotidien.

Lors de l’intervention chez LogiNord, le contrôleur a commencé par une cartographie complète de l’entrepôt. Pour chaque zone, les rayonnages ont été identifiés, mesurés, photographiés, puis comparés aux catalogues et abaques des fabricants. Ce travail, fastidieux pour une équipe interne, s’apparente à une enquête de terrain croisée avec une modélisation CAO précise. L’objectif : redéfinir des plaques de charge conformes, explicites et alignées avec la norme NF EN 15635.

Des acteurs comme Stock-Options vont plus loin en proposant un suivi dans le temps. Grâce à une solution numérique type EasyQuick, chaque rack est associé à sa fiche de vie : date d’installation, inspections passées, interventions réalisées, plaques de charge correspondantes. Lorsqu’un incident survient – choc important, changement de type de palette, ajout de niveaux – l’impact sur la capacité admissible est immédiatement analysé. Cette logique de traçabilité rappelle la gestion qualité dans l’industrie médicale ou aéronautique, où chaque pièce ou implant composite est suivi tout au long de son cycle de vie.

Un autre bénéfice, plus discret mais tout aussi stratégique, concerne la responsabilité juridique. En cas d’accident, pouvoir démontrer que les plaques de charge ont été établies par un professionnel qualifié, sur la base de normes reconnues et d’audits périodiques, change radicalement la position de l’exploitant. Là où une plaque « maison » engage directement l’entreprise, une plaque certifiée s’inscrit dans une chaîne de compétences partagée.

Enfin, l’expert joue souvent le rôle de médiateur entre les ambitions de densification et les contraintes de sécurité. Face à un directeur logistique qui souhaite gagner des emplacements en relevant un niveau, ou introduire des palettes plus lourdes, il peut simuler les impacts structurels et proposer des scénarios alternatifs : renforts, changement de profilés, réaffectation de produits. Le rayonnage métallique devient alors un outil de conception évolutif, presque comme une plateforme d’impression 3D industrielle capable de multiples itérations rapides, mais toujours validées.

En s’entourant de ce type de compétences, un entrepôt transforme ses fiches techniques et plaques de charge en un système vivant, mis à jour, maîtrisé – loin de la simple étiquette figée vissée sur un montant il y a dix ans.

Comment connaître la charge admissible réelle de mes rayonnages métalliques ?

La charge admissible réelle résulte d un croisement entre la configuration exacte de votre installation, les caracteristiques des composants (marque, modele, type d echelle et de lisse) et les abaques du fabricant. La methode la plus fiable consiste a faire intervenir un expert qui releve la geometrie sur site, verifie l etat des racks, consulte les abaques conformes a la NF EN 15512 puis etablit ou met a jour les plaques de charge selon la NF EN 15635. Sans ces etapes, toute estimation reste approximative.

Les plaques de charge de mes rayonnages sont anciennes, dois-je les remplacer ?

Une plaque de charge doit etre remplacee des que la configuration de la rangee evolue (ajout de niveaux, modification des hauteurs, changement de type de palette) ou si son contenu n est plus lisible. Si l installation a plusereurs annees et qu aucune inspection structurelle n a ete realisee, il est recommande de programmer un audit complet : cela permettra de verifier l adequation entre la realite du terrain, les normes NF EN 15512 et NF EN 15635, puis de recreer des plaques a jour.

Puis-je calculer moi-meme la plaque de charge de mon rack ?

En theorie, il est possible de calculer une plaque de charge a partir des dimensions des composants et des regles de resistance des materiaux. En pratique, ce calcul exige l acces aux abaques du fabricant, la maitrise des normes NF EN 15512 et NF EN 15635, et engage directement la responsabilite de celui qui signe la plaque. La moindre erreur peut conduire a une surcharge inaperçue. C est pourquoi il est vivement recommande de confier cette tache a un professionnel ou a un fabricant habilite.

A quelle frequence controler les rayonnages metalliques d un entrepot ?

La NF EN 15635 prevoit une inspection annuelle par une personne externe competente, completee par des inspections plus frequentes en interne. Beaucoup d exploitants organisent des controles visuels mensuels par la PRSES ou par un referent interne forme. L idee est de detecter rapidement les chocs, deformations ou modifications non validees qui pourraient remettre en cause les charges admissibles indiquees sur les plaques.

Les fiches techniques sous-estiment-elles volontairement les charges admissibles ?

Les fiches techniques et plaques de charge integrent des marges de securite et retiennent souvent les cas les plus defavorables pour rester valables dans plusieurs configurations. Ce n est pas une sous-estimation arbitraire, mais une maniere de garantir la solidite du rayonnage malgre les aleas d exploitation : chocs, vieillissement, reamenagements. Chercher a exploiter cette marge cachee sans recalcul rigoureux reviendrait a prendre un risque structurel et juridique important.
